आधुनिक अफ-ग्रिड र आपतकालीन पावर प्रणालीहरूले स्थिर AC रूपान्तरण, एकीकृत ब्याट्री चार्जिङ र व्यापक विद्युतीय सुरक्षाहरू संयोजन गर्ने हार्डवेयरको माग गर्दछ। यस लेखले मुख्य कार्यक्षमता, व्यावहारिक परिनियोजन परिदृश्यहरू, निर्मित सुरक्षात्मक संयन्त्रहरू र सबै-इन-वन इन्भर्टर-चार्जर हार्डवेयरको सञ्चार क्षमताहरू, प्रणाली निर्माणकर्ताहरू र अन्त-प्रयोगकर्ताहरूलाई संयुक्त DC-AC पावर रूपान्तरण इकाइहरू र घर फिर्ता स्थापना इकाइहरूको स्थापनाको लागि मुख्य मापदण्डहरू बुझ्न मद्दत गर्दछ।
- 1. संयुक्त इन्भर्टर-चार्जर एकाइको आधारभूत कुराहरू बुझ्दै
- 2. आउटपुट तरंगको गुणस्तर र वास्तविक-विश्व लोड अनुकूलता
- 3. एकीकृत चार्जिङ प्रणाली र तीन-चरण ब्याट्री व्यवस्थापन
- 4. ATS स्थानान्तरण प्रदर्शन र पावर शिफ्टको समयमा प्रणाली निरन्तरता
- 5. दीर्घकालीन परिचालन विश्वसनीयताका लागि निर्मित सुरक्षा तहहरू
- 6. हार्डवेयर संचार पोर्टहरू र रिमोट निगरानी सम्भावनाहरू
- 7. उपयुक्त परिचालन वातावरण र मेकानिकल स्थापना नोटहरू
- 8. प्रायः सोधिने प्राविधिक प्रश्नहरू
- 9. प्रणाली एकीकरणकर्ताहरूको लागि अन्तिम विचारहरू

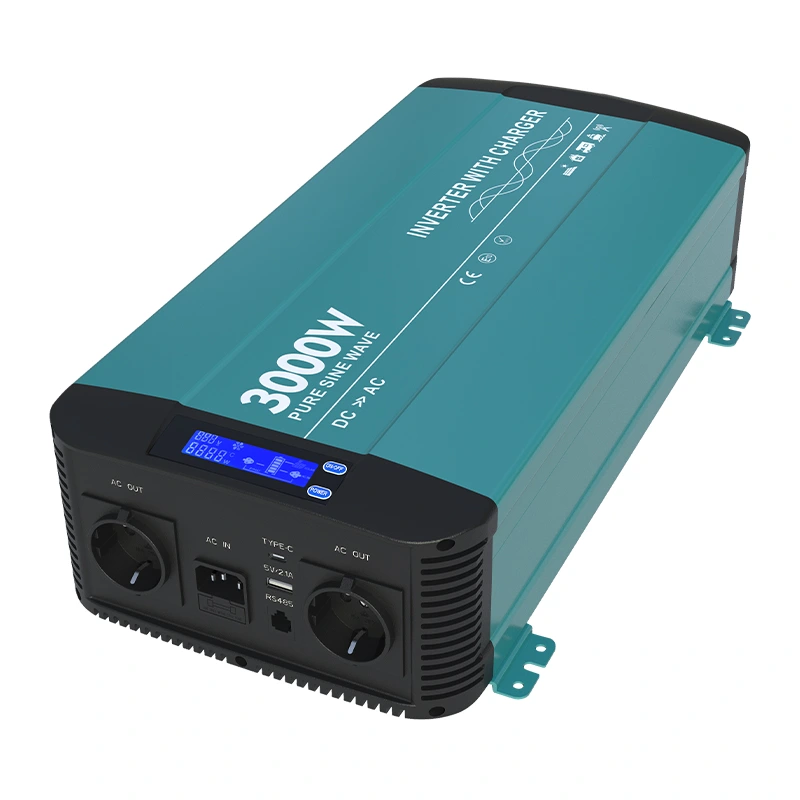

धेरै टाढाको पावर स्थापनाहरूले अलग-अलग इन्भर्टरहरू र बाह्य ब्याट्री चार्जरहरू समन्वय गर्दा चुनौतीहरूको सामना गर्छन्, किनकि बेमेल समय वा असंगत भोल्टेज थ्रेसहोल्डहरूले ब्याट्रीको स्वास्थ्यलाई घटाउन र समग्र प्रणाली स्थिरतालाई कम गर्न सक्छ।चार्जर HK3000PC संग 3000w शुद्ध साइन वेभ इन्भर्टरअफ-ग्रिड, मोबाइल वा स्ट्यान्डबाइ पावर परियोजनाहरूका लागि बहुविशिष्ट पावर कम्पोनेन्टहरू समन्वय गर्ने जटिलतालाई हटाउँदै, एकल कम्प्याक्ट चेसिस भित्र DC-AC उल्टो र AC-DC ब्याट्री चार्जिङलाई मर्ज गर्दछ। सबै-इन-वन इकाइहरूले तारहरू लेआउटहरू स्ट्रिमलाइन गर्छन् र ऊर्जा श्रृंखला भित्र विफलताको बिन्दुहरू घटाउँछन्, जसले क्याम्पर सेटअपहरू, रिमोट कार्य साइटहरू, र आवासीय ब्याकअप कन्फिगरेसनहरूसँग काम गर्ने प्रयोगकर्ताहरूका लागि ठोस फाइदाहरू ल्याउँछ जहाँ निरन्तर शक्ति उपलब्धताले उच्च व्यावहारिक महत्त्व बोक्छ। स्ट्यान्डअलोन पावर प्रणालीहरू जम्मा गर्दा, प्रत्येक थपिएको केबल र छुट्टै यन्त्रले सम्भावित कमजोर स्थानहरू सिर्जना गर्दछ, त्यसैले समेकित हार्डवेयर आर्किटेक्चरहरू योजना चरणहरूमा सावधानीपूर्वक विचार गर्न योग्य छन्।
1. संयुक्त इन्भर्टर-चार्जर एकाइको आधारभूत कुराहरू बुझ्दै
एक संयुक्त इन्भर्टर-चार्जरले भण्डारण-आधारित पावर इकोसिस्टम भित्र दुई प्राथमिक भूमिकाहरू सेवा गर्दछ। पहिले, यसले लिड-एसिड वा लिथियम ब्याट्री बैंकहरू भित्र भण्डारण गरिएको प्रत्यक्ष प्रवाह लिन्छ र यसलाई वैकल्पिक करेन्ट मिल्दो मानक घरेलू विद्युतीय उपकरण विशिष्टताहरूमा रूपान्तरण गर्दछ। दोस्रो, जब बाह्य AC स्रोत पहुँचयोग्य हुन्छ, अनबोर्ड चार्जर सर्किटले ग्रिड वा जेनेरेटर आपूर्तिबाट जडान गरिएको ब्याट्री प्याकहरू स्वचालित रूपमा रिफिल गर्नको लागि पावर तान्छ। यो दोहोरो-भूमिका डिजाइनले प्रयोगकर्ताहरूलाई स्ट्यान्डअलोन चार्जर हार्डवेयर र इन्भर्टर मोड्युलहरू बीच म्यानुअल रूपमा स्विच गर्ने आवश्यकतालाई हटाउँछ।
- ब्याट्री-संचालित उल्टो र मुख्य-संचालित चार्जिंग कार्यप्रवाहहरू बीच सिमलेस स्विच
- एकीकृत LCD प्यानल भोल्टेज र वाटेज रिडिंग सहित महत्वपूर्ण रनटाइम मेट्रिक्स कल्पना गर्न
- पूरक सर्किट सुरक्षाको लागि मुख्य एसी इनपुट मार्गमा निर्मित एकीकृत एसी सर्किट ब्रेकर
- समर्पित USB-A र Type-C पोर्टहरूले सुविधाजनक कम-भोल्टेज प्रत्यक्ष उपकरण चार्ज गर्ने प्रस्ताव गर्दछ
भौतिक आयाम र वजनले स्थापनाकर्ताहरूको लागि अर्थपूर्ण भूमिका खेल्छ। एकाइले 489×252×118 मिलिमिटर ओगटेको छ र 8.8 किलोग्राम तौल छ, जसले पर्खाल-माउन्ट डिप्लोइमेन्टलाई स्थिर र मोबाइल एन्क्लोजर दुवैका लागि सम्भव बनाउँछ। धातु आवरणमा एकीकृत माउन्टिङ कोष्ठकहरूले ठोस सतहहरूमा सुरक्षित बन्धनलाई सरल बनाउँदछ, चाहे प्रयोगकर्ताहरूले उपयोगिता कोठाहरू, सवारी साधनहरू वा बाहिरी आश्रय क्याबिनेटहरूमा हार्डवेयर कन्फिगर गर्छन्। भेन्टिलेसन ग्रिलको वरिपरि उचित क्लियरेन्स सधैं कायम गरिनुपर्छ; अवरुद्ध वायुप्रवाहले थर्मल सुरक्षा ट्रिगर गर्नेछ र भारी अपरेटिङ भार अन्तर्गत उपलब्ध उत्पादन क्षमतालाई प्रतिबन्धित गर्नेछ।
2. आउटपुट तरंगको गुणस्तर र वास्तविक-विश्व लोड अनुकूलता
परिमार्जित-साइन विकल्पहरूको तुलनामा शुद्ध साइन-वेभ आउटपुट सबैभन्दा महत्त्वपूर्ण भिन्नताहरू मध्ये एक हो। पाँच प्रतिशत भन्दा कम राखिएको कुल हार्मोनिक विकृतिले सार्वजनिक उपयोगिता मुख्यहरू द्वारा आपूर्ति गरिएको तरंग विशेषताहरू प्रतिकृति गर्दछ। संवेदनशील उपभोक्ता इलेक्ट्रोनिक्स, इन्डक्टिव मोटर्स, रेफ्रिजरेसन कम्प्रेसर र प्रयोगशाला-ग्रेड उपकरणहरू चलाउँदा यो धेरै महत्त्वपूर्ण हुन्छ। मोटर विन्डिङ वा जटिल आन्तरिक नियन्त्रण बोर्डहरू भएका यन्त्रहरू प्राय: तातो चल्छन्, अतिरिक्त आवाज उत्पन्न गर्छन् वा विकृत परिमार्जित-साइन पावर संकेतहरू खुवाउँदा सेवाको छोटो अवधि प्रदर्शन गर्दछ।
मूल्याङ्कन गरिएको निरन्तर आउटपुट 3000 वाट सम्म पुग्छ र वृद्धि क्षमता 6000 वाट सम्म पुग्छ जुन दुई-सेकेन्ड अन्तरालहरूको लागि स्थिर रहन्छ। सर्ज रेटिङले उच्च इनरश करन्ट ह्यान्डल गर्छ जुन तत्काल प्रेरक उपकरणहरूले आफ्नो मोटरहरू घुमाउन थाल्छ। पर्याप्त सर्ज हेडरूम बिना, इन्भर्टरहरूले कम्प्रेसरहरू, पानी पम्पहरू वा वाशिंग-मेसिन मोटरहरूले स्टार्टअप चक्रहरू प्रयास गर्दा प्रत्येक पटक ओभरलोड सुरक्षाहरू ट्रिप गर्न सक्छन्। फ्याक्ट्री कन्फिगर योग्य आउटपुट भोल्टेज विकल्पहरूले क्षेत्रीय विद्युतीय मापदण्डहरूसँग मेल खाने 50Hz वा 60Hz फ्रिक्वेन्सी सेटिङहरूको साथमा 100‑120VAC र 200‑240VAC परिवारहरू कभर गर्दछ। न्यूनतम पूर्ण-लोड रूपान्तरण दक्षता 89 प्रतिशतमा दर्ता हुन्छ, जबकि शिखर परिचालन दक्षता 92 प्रतिशतसम्म उच्च हुन्छ। पावर इलेक्ट्रोनिक्स भित्र थर्मल हानिको सट्टा वास्तविक अन्त-प्रयोगकर्ता भारहरूको लागि भण्डारण गरिएको ब्याट्री क्षमताको संरक्षण गर्दै, उच्च दक्षताले तातोको रूपमा कम ऊर्जा बर्बाद गर्न अनुवाद गर्दछ।
चार्जर HK3000PC संग 3000w शुद्ध साइन वेभ इन्भर्टरइनपुट DC साइड र AC आउटपुट सर्किटहरू बीच पूर्ण ग्याल्भेनिक अलगावलाई समर्थन गर्दछ। पूर्ण इनपुट-आउटपुट अलगावले महत्त्वपूर्ण सुरक्षा तह थप्छ, जडित ब्याट्री सर्किट भित्र ग्राउन्ड गल्ती वा तारिङ गल्तीहरूको मामलामा दोष प्रसार सीमित गर्दछ। यो आइसोलेसन सुविधाले उन्नत विद्युतीय-सुरक्षा जोखिमहरू, जस्तै समुद्री वातावरण र मोबाइल वाहन अनुप्रयोगहरू जहाँ संक्षेपण र कम्पनले आकस्मिक सर्ट-सर्किट घटनाहरूको लागि सम्भावना बढाउँछ, स्थानहरूको लागि प्रणालीहरू निर्माण गर्ने पेशेवर स्थापनाकर्ताहरू बीच उच्च प्रशंसा प्राप्त गर्दछ।
| प्रदर्शन प्यारामिटर | विशिष्टता मूल्य |
|---|---|
| निरन्तर एसी आउटपुट पावर | 3000W ±5% |
| सर्ज पीक पावर अवधि | 2 सेकेन्डको लागि 6000W |
| कुल हार्मोनिक विकृति | ५% भन्दा कम |
| पूर्ण-लोड न्यूनतम दक्षता | ८९% |
| अधिकतम समग्र दक्षता | ९२% सम्म |
3. एकीकृत चार्जिङ प्रणाली र तीन-चरण ब्याट्री व्यवस्थापन
आन्तरिक AC-DC चार्जरले क्लासिक थ्री-स्टेज चार्जिङ तर्कलाई पछ्याउँछ: बल्क स्थिर-वर्तमान चरण, अवशोषण स्थिर-भोल्टेज चरण र फ्लोट मर्मत चरण। यो राम्रोसँग स्थापित चार्जिंग प्रोफाइलले लीड-एसिड ब्याट्री रसायनहरूको लागि रिचार्ज चक्रलाई अनुकूलन गर्दछ। बल्क फेजको समयमा, चार्जरले ब्याट्री भोल्टेजलाई छिटो माथि माथि उठाउन अधिकतम अनुमति प्राप्त करेन्ट प्रदान गर्दछ। एकपटक लक्ष्य अवशोषण भोल्टेज थ्रेसहोल्ड हिट भएपछि, एकाइ अवशोषण चरणमा ट्रान्जिसन हुन्छ, स्थिर भोल्टेज समातेर वर्तमान चार्ज गर्दा स्वाभाविक रूपमा तल तिर्छ। जब वर्तमान मूल्याङ्कन गरिएको चार्जिंग परिमाणको लगभग दस प्रतिशतमा खस्छ, हार्डवेयरले फ्लोट चरणमा प्रवेश गर्दछ, कम मर्मत भोल्टेज प्रयोग गरी सेल प्लेटहरू ओभरचार्ज नगरी सेल्फ-डिस्चार्जको प्रतिरोध गर्न।
पावर-फ्याक्टर सुधारले अधिकतम चार्जिङ लोड अन्तर्गत ०.९५ भन्दा बढी मानहरू प्राप्त गर्छ। बलियो पावर-कारक कार्यसम्पादनले AC स्रोतबाट आउने प्रतिक्रियात्मक पावर ड्रलाई कम गर्छ, पोर्टेबल जेनेरेटर वा सीमित क्षमता ग्रिड आउटलेटहरूमा हल्का माग राख्छ। एसी इनपुटले व्यापक दायरा मुख्य भोल्टेज स्वीकार गर्दछ; 230VAC भेरियन्टका लागि परिचालन AC इनपुट विन्डो 180VAC बाट 260VAC सम्म फैलिएको छ। व्यापक इनपुट सहिष्णुता भनेको जेनेरेटर आउटपुट आदर्श नाममात्र मानहरू बाहिर जाँदा पनि चार्जरले काम गरिराख्न सक्छ, जुन पोर्टेबल जेनेरेटर हार्डवेयरमा उतारचढाव लोड अवस्थाहरूमा काम गर्ने प्रायः हुन्छ।
वर्तमान अधिकतम चार्ज DC-इनपुट भोल्टेज संस्करण अनुसार फरक छ। बाह्र-भोल्ट DC मोडेलहरूले चालीस-एम्प चार्जिङ आउटपुटलाई समर्थन गर्दछ, जबकि चौबीस-भोल्ट DC संस्करणहरूले चौबीस-एम्प चार्जिङ आउटपुट प्रदान गर्दछ। प्रणाली डिजाइनरहरूले ब्याट्री निर्माताहरू द्वारा प्रकाशित सिफारिस गरिएको चार्ज दर विरुद्ध चार्जरको अधिकतम वर्तमानसँग मिल्नुपर्छ। अत्यधिक उच्च चार्जिंग करेन्टहरूले ब्याट्रीको गिरावटलाई गति दिन्छ; यसको विपरित, कम आकारको चार्ज वर्तमानले अनावश्यक रूपमा रिचार्ज समय लम्बाउँछ। चार्जर क्षमताको साथ ब्याट्री बैंक क्षमताको सावधानीपूर्वक जोडीले इष्टतम दीर्घकालीन ब्याट्री चक्र-जीवन प्रदर्शन सुनिश्चित गर्दछ।
4. ATS स्थानान्तरण प्रदर्शन र पावर शिफ्टको समयमा प्रणाली निरन्तरता
बिल्ट-इन स्वचालित स्थानान्तरण स्विच (ATS) ह्यान्डलहरू ब्याट्रीबाट व्युत्पन्न AC पावर र आगमन बाह्य मुख्य आपूर्तिहरू बीच स्विच गर्दछ। स्थानान्तरण समय 16 मिलिसेकेन्ड भन्दा कम दर्ता। प्रायः सामान्य घरायसी विद्युतीय उपकरणहरूले पूर्ण रूपमा बन्द नगरी यस परिमाणको छोटो अवरोधहरू सहन गर्छन्। यो विशेषताले धेरै जडित लोडहरूको लागि नजिक-UPS-ग्रेड निरन्तरता प्रदान गर्दछ। प्रयोगकर्ताहरूले ध्यानमा राख्नु पर्छ कि केहि उच्च-संवेदनशील औद्योगिक कम्प्युटिङ हार्डवेयरलाई अझै पनि अतिरिक्त ट्रु-अनलाइन-UPS इकाइहरू अपस्ट्रीम आवश्यक पर्न सक्छ यदि शून्य-मिलिसेकेन्ड स्थानान्तरण निरपेक्ष परिचालन आवश्यकता हुन्छ।
आन्तरिक रिले हार्डवेयरले भौतिक सर्किट स्विच गर्ने कार्यहरू ह्यान्डल गर्दछ। रिले मूल्याङ्कनहरू उत्पादन भेरियन्टहरूमा फरक हुन्छन्: 110VAC कन्फिगरेसनले 30‑amp रेटेड रिलेहरू लागू गर्दछ, र 230VAC मोडेलहरूले 16‑amp रेटेड रिलेहरू प्रयोग गर्छन्। मुख्य-इनपुट साइडमा एकीकृत AC सर्किट ब्रेकरले आगमन AC फिडको लागि अति-वर्तमान विच्छेदन सुरक्षा प्रदान गर्दछ, रिले सुरक्षाको पूरक। जब आउटेज घटना पछि मुख्य पावर फिर्ता हुन्छ, ATS तर्कले स्वचालित रूपमा बाह्य AC स्रोतमा लोडहरू रुट गर्दछ एकै साथ ब्याट्री ऊर्जा भण्डारहरू पुनःपूर्ति गर्न आन्तरिक चार्जर सर्किट सक्रिय गर्दछ। यस ह्यान्ड्स-अफ व्यवहारले हार्डवेयरलाई अपरिहार्य रिमोट स्थापनाहरूको लागि उपयुक्त बनाउँदछ जहाँ मानव अपरेटरहरूले ग्रिड-पुनर्स्थापना घटनाहरूमा द्रुत प्रतिक्रिया दिन सक्दैनन्।
5. दीर्घकालीन परिचालन विश्वसनीयताका लागि निर्मित सुरक्षा तहहरू
बलियो बहु-तह सुरक्षा सुइटले इन्भर्टर-चार्जर हार्डवेयर र जडान गरिएको ब्याट्री र लोड उपकरण दुवैलाई सुरक्षा दिन्छ। DC इनपुट साइड सुरक्षामा आन्तरिक फ्यूज, कम-भोल्टेज कटअफ र ओभर-भोल्टेज बन्द अवस्थाहरू मार्फत रिभर्स-ध्रुवता सुरक्षा कभर गर्दछ। रिभर्स-पोलारिटी सुरक्षाले भारी गेज ब्याट्री केबलहरू जडान गर्दा स्थापनाकर्ता तारिङ त्रुटिहरू विरुद्ध महत्वपूर्ण सुरक्षा प्रदान गर्दछ। यस्तो सुरक्षा बिना, उल्टो ब्याट्री टर्मिनलहरूले क्षणहरूमा पावर रूपान्तरण इलेक्ट्रोनिक्स स्थायी रूपमा नष्ट गर्न सक्छ।
एसी आउटपुट साइडमा युनिटले सर्ट सर्किट घटनाहरू, निरन्तर ओभरलोड अवस्थाहरू र आन्तरिक अधिक-तापमान घटनाहरूमा प्रतिक्रिया दिन्छ। जब पनि आन्तरिक तापक्रम सुरक्षित परिचालन छतभन्दा माथि पुग्छ, थर्मल संरक्षणले स्थायी कम्पोनेन्ट क्षतिलाई रोक्न शटडाउन प्रक्रिया ट्रिगर गर्दछ। तापमान-र-लोड विनियमित कूलिङ फ्यानहरूले गतिशील रूपमा घुमाउने गति समायोजन गर्छन्। फ्यानहरू भारी कामको बोझ वा उच्च आन्तरिक तापक्रममा मात्र छिटो स्पिन गर्छन्; लाइट-लोड अवस्थाहरूमा फ्यानको आवाज न्यूनतम रहन्छ, इनडोर आवासीय वा केबिन स्थापनाहरूको लागि महत्त्वपूर्ण फाइदा जहाँ ध्वनिक आराम बस्नेहरूको लागि महत्त्वपूर्ण हुन्छ।
प्रत्येक सुरक्षा अवस्थाले फ्रन्ट-प्यानल LCD डिस्प्ले मार्फत दृश्यात्मक प्रतिक्रिया संकेतहरू ट्रिगर गर्दछ, जसले उपकरणको आवरण नखोल्न समस्या निवारण गर्न अनुमति दिन्छ। स्थानीय स्क्रिनबाट सीधा गल्ती कोडहरू पढ्न सक्षम हुनुले रिमोट पावर साइटहरू सेवा गर्ने साइट प्राविधिकहरूको लागि निदान कार्यको गति बढाउँछ।चार्जर HK3000PC संग 3000w शुद्ध साइन वेभ इन्भर्टरपावर सिस्टम आर्किटेक्चर वरिपरि धेरै अलग बाह्य सुरक्षा मोड्युलहरू स्ट्याक गर्न आवश्यकता हटाउँदै, एकल इकाई भित्र धेरै फरक सुरक्षात्मक प्रतिक्रियाहरू समेकित गर्दछ।
6. हार्डवेयर संचार पोर्टहरू र रिमोट निगरानी सम्भावनाहरू
RJ-11-शैली भौतिक कनेक्टरको साथ RS-485 संचार पोर्टले टाढाको निगरानी क्षमता सक्षम गर्दछ। प्रयोगकर्ताहरूले वैकल्पिक रूपमा मुख्य इन्भर्टर-चार्जर चेसिसबाट टाढा राखिएको बाह्य रिमोट LCD नियन्त्रण प्यानल संलग्न गर्न सक्छन्। यो स्थापनाहरूको लागि सुविधाजनक साबित हुन्छ जहाँ मुख्य पावर हार्डवेयर बेसमेन्ट भण्डारण डिब्बाहरू वा उपयोगिता क्याबिनेटहरूमा बस्दछ, जबकि अपरेटरहरूले बस्ने क्षेत्र खाली ठाउँहरूबाट स्थिति पढाइहरू अवलोकन गर्न चाहन्छन्। इथरनेट जडान थप उन्नत सुपरभाइजरी सेटअपहरूको लागि वैकल्पिक अपग्रेडको रूपमा अवस्थित छ।
RS-485 बस मार्फत, होस्ट निगरानी प्रणालीहरूले ब्याट्री भोल्टेज, आउटपुट वाटेज, अपरेशनल मोड फ्ल्यागहरू र सक्रिय दोष सूचकहरू सहित वास्तविक-समय डेटासेटहरू तान्न सक्छ। ठूला माइक्रो-ग्रिड डिप्लोइमेन्टहरू निर्माण गर्ने प्रणाली एकीकरणकर्ताहरूको लागि, यसले उच्च-स्तर साइट-निगरानी प्लेटफर्महरूमा हार्डवेयर एकीकृत गर्न मार्गहरू खोल्छ। ध्यान राख्नुहोस् कि RS-485 तारिङ अभ्यासहरूले लामो दूरीको भिन्नता संकेतका लागि उद्योग दिशानिर्देशहरूलाई सम्मान गर्नुपर्छ; उचित केबल चयन र ग्राउन्डिङले नजिकैको उच्च-वर्तमान पावर कन्डक्टरहरूबाट विद्युतीय आवाजको कारणले गर्दा डेटा भ्रष्टाचारबाट बच्न मद्दत गर्दछ।
7. उपयुक्त परिचालन वातावरण र मेकानिकल स्थापना नोटहरू
पूर्ण लोड मूल्याङ्कन गरिएको परिवेश तापमान दायरा शून्य डिग्री सेल्सियस देखि चालीस डिग्री सेल्सियस सम्म फैलिएको छ। जब वरपरको तापक्रम ६० डिग्री सेल्सियसमा बढ्छ, हार्डवेयरले स्वचालित रूपमा उपलब्ध उत्पादन क्षमतालाई नाममात्र पावर रेटिङको सत्तरी प्रतिशतसम्म घटाउँछ। भण्डारण तापमान सञ्झ्याल गैर-सञ्चालन अवधिको लागि शून्य सम्म सत्तरी डिग्री सेल्सियस सम्म फैलिएको छ। आर्द्रता सहिष्णुता गैर-घन वातावरणीय परिस्थितिहरूमा अधिकतम 93-प्रतिशत सापेक्ष आर्द्रतामा पुग्छ। संक्षेपण एक प्रमुख जोखिम कारक प्रतिनिधित्व गर्दछ; शीत गठनको अनुभव गर्ने स्थानहरूले आन्तरिक सर्किट बोर्डहरू सुख्खा राख्न पर्याप्त भेन्टिलेशन सुनिश्चित गर्नुपर्छ।
माउन्टिङ अभिमुखीकरणले निर्माताको मेकानिकल रेखाचित्रहरू पालना गर्नुपर्छ। तातो निकास हावा स्वतन्त्र रूपमा बाहिर निस्कन सकियोस् भनेर फ्यान भेन्टिलेसन खुल्ने ठाउँमा पर्याप्त क्लियरेन्स राख्नुहोस्। समर्पित निकास भेन्टिलेसन बिना पूर्ण रूपमा बन्द गरिएको सानो क्याबिनेट भित्र सिल गर्ने एकाइलाई वेवास्ता गर्नुहोस्, किनकि फँसिएको तापले थर्मल डेरेटिङ र बारम्बार सुरक्षात्मक बन्द हुने घटनाहरूलाई सक्रिय बनाउँछ। ब्याट्री केबल गेज चयन गर्दा, सधैं तीन-हजार-वाट पावर स्तरहरूसँग सम्बन्धित उच्च DC-साइड वर्तमान परिमाणहरूको लागि खाता राख्नुहोस्; अण्डरसाइज्ड केबलहरूले अत्यधिक प्रतिरोधी भोल्टेज ड्रपको परिचय दिन्छ र वायरिङ रनहरूमा खतरनाक ओभरहेटिंग बिन्दुहरू सिर्जना गर्दछ।
8. प्रायः सोधिने प्राविधिक प्रश्नहरू
हो। AC इनपुट सर्किटले उचित आकारको पोर्टेबल जेनरेटरहरूबाट आउटपुट स्वीकार गर्नेछ। जेनेरेटर आउटपुट भोल्टेज प्रकाशित AC-इनपुट अपरेटिङ विन्डो भित्र राख्नुहोस्। जेनेरेटर सर्ज क्षमताको बारेमा ध्यान दिनुहोस्; जेनेरेटरको निरन्तर वाट मूल्याङ्कन सहज रूपमा अधिकतम चार्जिङ् र सहायक AC-लोड ड्र एकैसाथ जेनेरेटर टर्मिनलहरूमा लागू गरिनु पर्छ। चरम भोल्टेज उतार-चढ़ावको साथ खराब-गुणस्तर जनरेटर आउटपुटले आन्तरिक सुरक्षात्मक प्रतिक्रियाहरू ट्रिगर गर्न सक्छ।
नेटिभ थ्री-स्टेज बल्क-अवशोषण-फ्लोट चार्जिङ कर्भ मूल रूपमा बाढी, AGM र जेल-प्रकार लीड-एसिड ब्याट्री बैंकहरूको लागि इन्जिनियर गरिएको छ। लिथियम-आयन ब्याट्री एसेम्बलीहरू प्रयोग गर्दा, प्रयोगकर्ताहरूले चार्जर भोल्टेज सेट-पोइन्टहरू विरुद्ध ब्याट्री व्यवस्थापन प्रणाली अनुकूलता प्रमाणित गर्नुपर्छ। केही लिथियम प्याकहरूलाई परिमार्जित चार्जिङ प्रोफाइलहरू चाहिन्छ; यस्तो अवस्थामा बाह्य समर्पित ब्याट्री चार्जर हार्डवेयर आवश्यक हुन सक्छ।
यद्यपि आन्तरिक रिभर्स-पोलारिटी फ्यूज एकाइ भित्र अवस्थित छ, उद्योगको उत्कृष्ट अभ्यासहरूले ब्याट्री टर्मिनलहरूबाट छोटो भौतिक दूरीमा सकारात्मक ब्याट्री कन्डक्टरमा सीधा उच्च-वर्तमान रेटेड फ्यूज स्थापना गर्न सिफारिस गर्दछ। यो बाह्य फ्यूजले इन्भर्टर-चार्जर घेराबाट बाहिरी विनाशकारी सर्ट-सर्किट घटनाहरूमा ब्याट्री केबलिङलाई सुरक्षित गर्दछ।
ग्याल्भेनिक अलगावले ब्याट्री डीसी सर्किट र एसी आउटपुट सर्किटहरू बीचको विद्युतीय विभाजन सिर्जना गर्दछ। यसले ग्राउण्ड-फल्ट घटनाहरूको समयमा डोमेनहरूमा गल्ती-वर्तमान प्रवाहलाई रोक्छ, मोबाइल र समुद्री स्थापनाहरू भित्र सुरक्षा सुधार गर्छ र ब्याट्री बैंक र जडान गरिएका AC-साइड उपकरणहरू बीचको विद्युतीय आवाज युग्मनका केही वर्गहरूलाई कम गर्छ।
9. प्रणाली एकीकरणकर्ताहरूको लागि अन्तिम विचारहरू
सबै-इन-वन इन्भर्टर-चार्जर हार्डवेयरले एकल चेसिसमा इन्भर्सन, ब्याट्री चार्जिङ, स्वचालित स्थानान्तरण स्विचिङ र बहु सुरक्षात्मक प्रकार्यहरू समेकित गरेर धेरै अफ-ग्रिड र ब्याकअप-पावर प्रणाली निर्माणहरूलाई स्ट्रिमलाइन गर्दछ। पावर रूपान्तरण हार्डवेयर मूल्याङ्कन गर्दा, निरन्तर वाट-दर आंकडाहरू मात्र बाहिर हेर्नुहोस्; सर्ज ह्यान्डलिंग क्षमता, तरंग शुद्धता, निर्मित सुरक्षा सुविधा पूर्णता, स्थानान्तरण-स्विच समय र उपलब्ध अनुगमन इन्टरफेसहरू मूल्याङ्कन गर्न समय लिनुहोस्। यी प्रत्येक विशिष्टताहरूले वास्तविक-विश्व प्रणालीको विश्वसनीयता दिन-प्रतिदिन आकार दिन्छ।
प्रत्येक पावर प्रणाली परियोजना पूर्ण लोड अडिटिंग संग सुरु हुन्छ। चल्ने अपेक्षा गरिएको प्रत्येक उपकरणको लागि कागजात वाटेज ड्र, ठूला स्टार्टअप इनरश करन्टहरूको साथ आगमनात्मक लोडहरू नोट गर्नुहोस्, र ब्याट्री बैंक र इन्भर्टर-चार्जर संयोजन चयन गर्नु अघि स्वीकार्य ब्याट्री डिस्चार्ज गहिराइ सीमा परिभाषित गर्नुहोस्। विचारशील पूर्व-योजनाले हार्डवेयर स्थापना पूरा भएपछि परिचालन निराशाहरूलाई रोक्छ।चार्जर HK3000PC संग 3000w शुद्ध साइन वेभ इन्भर्टरतीन हजार वाट निरन्तर आउटपुट चाहिने परियोजनाहरूका लागि राम्रोसँग फिट हुन्छ जबकि अलग-अलग पावर-सिस्टम कम्पोनेन्टहरूको प्याचवर्क सङ्कलन बिना एकीकृत चार्जिङ क्षमता चाहिन्छ।
यस हार्डवेयर पछाडि व्यावसायिक-ग्रेड निर्माण पृष्ठभूमिको लागि तपाईंले प्रकाशित स्रोतहरू अन्वेषण गर्न सक्नुहुन्छNingbo Kosun नयाँ ऊर्जा कं, लिमिटेड.ईन्जिनियरिङ् दस्तावेज, आयाम रेखाचित्र र पूर्ण विशिष्टता पानाहरूले प्रणाली डिजाइनहरू तयारी गर्ने प्राविधिक मूल्याङ्कनकर्ताहरूको लागि थप गहिराइ प्रदान गर्दछ।
